Принцип действия конденсатного насоса и перекачивающего конденсатоотводчика TLV Power Trap

Механический конденсатный насос

Механический конденсатный насос TLV Power Trap® предназначен для перекачивания конденсата в системах, где имеется постоянная отрицательная разница давления между давлением конденсата и противодавлением в конденсатной линии. Так как собственного давления конденсата недостаточно, чтобы транспортироваться до конденсатного бака, конденсат должен быть принудительно откачен. Конденсатный насос представляет собой устройство, для функционирования которого необходим подвод движущей среды, такой как пар, сжатый воздух или инертный газ. Принцип действия конденсатного насоса основан на вытеснении движущей средой перекачиваемой среды.

Перекачивающий конденсатоотводчик

Перекачивающий конденсатоотводчик предназначен для работы в системах теплообмена, где присутствуют ситуации как положительной разницы давления между давлением перед устройством и давлением за ним, так и отрицательной. Устройство выполняет две функции: отвод конденсата от теплообменного аппарата (или паропровода) и перекачивания конденсата. Функции не пересекаются и не противоречат друг другу. В случае, когда собственного давления конденсата хватает, чтобы выйти в конденсатную линию, находящуюся под избыточным давлением, устройство работает как обычный поплавковый конденсатоотводчик. Когда давление конденсата падает и его уже недостаточно, чтобы выйти из устройства, он начинает накапливаться и прибор переходит в режим перекачивания, работая при этом как обычный механический конденсатный насос. Как правило перекачивающие конденсатоотводчики применяются в тех случаях, когда перед теплообменным аппаратом установлен регулирующий клапан и следовательно давление пара на входе в теплообменник является величиной переменной, зависящей от текущего уровня нагрузки.

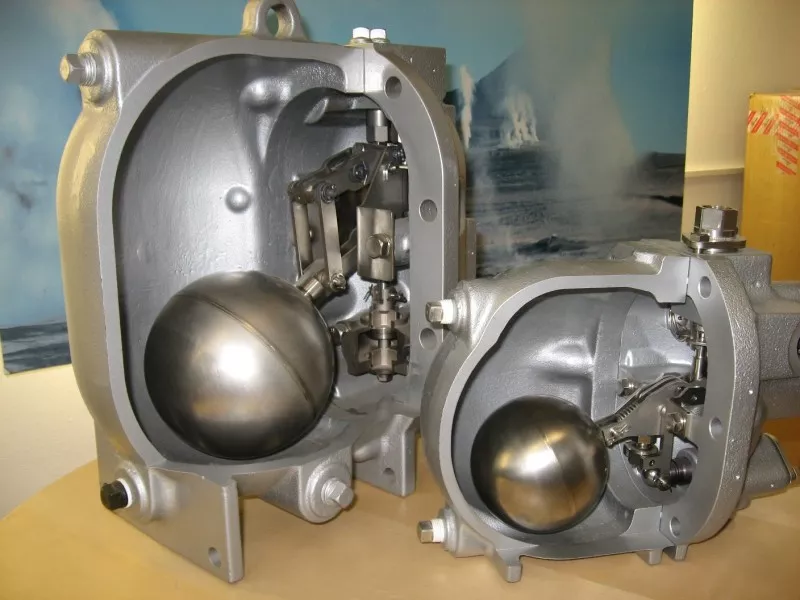

Внутреннее устройство механического насоса TLV Power Trap® GP10.

Внутреннее устройство перекачивающего конденсатоотводчика TLV Power Trap® GT10.

Ниже представлены принципы действия обоих устройств по этапам их работы.

МЕХАНИЧЕСКИЙ КОНДЕНСАТНЫЙ НАСОС

Конденсат входит в насос и начинает заполнять его. Обратный клапан на входе открыт, обратный клапан на выходе закрыт, вентиляционный клапан открыт.

При полном заполнении насоса срабатывает переключающий механизм. Открывается клапан подачи движущей среды, закрывается вентиляционный клапан. Обратный клапан на входе закрыт давлением в насосе, обратный клапан на выходе открыт и конденсат выдавливается из насоса в конденсатную линию.

 Конденсат полностью вышел из насоса под действием давления движущей среды. После того, как поплавок опустился, срабатывает переключающий механизм, возвращая в исходное закрытое положение клапан подачи движущей среды и открывая вентиляционный клапан.

Насос снова заполняется конденсатом.

ПЕРЕКАЧИВАЮЩИЙ КОНДЕНСАТООТВОДЧИК

Устройство работает как обычный поплавковый конденсатоотводчик, уровень конденсата не поднимается выше среднего уровня. Конденсат входит в устройство и выходит из него за счет положительной разницы давления между входом и выходом.

Давление конденсата перед устройством упало и стало ниже противодавления в конденсатопроводе. Конденсат продолжает поступать в устройство, но не выходит из него, так как возникла ситуация отрицательной разницы давления между входом и выходом.

При полном заполнении срабатывает переключающий механизм. Открывается клапан подачи движущей среды, закрывается вентиляционный клапан. Обратный клапан на входе закрыт давлением в насосе, обратный клапан на выходе открыт и конденсат выдавливается в конденсатную линию.

Конденсат полностью вышел под действием давления движущей среды. После того, как поплавок опустился, срабатывает переключающий механизм, возвращая в исходное закрытое положение клапан подачи движущей среды и открывая вентиляционный клапан.

Устройство снова наполняется конденсатом.
