        Сверхкомпактный ИТП ГВС

        Мы советуем
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        • Сверхкомпактный ИТП ГВС
        Запросить КП
        Подробнее
        • Описание
        • Опросный лист Сверхкомпактный ИТП ГВС
        Описание
        SteamAqua-PS-RUS
        215.9 Кб

        Индивидуальный тепловой пункт (ИТП) – автоматический комплекс из насосов, теплообменников и датчиков для стабильной подачи теплоносителя.

        Предлагаем сверхкомпактные индивидуальные тепловые пункты горячего водоснабжения ИТП ГВС от производителя для эффективного, безопасного нагрева воды при помощи пара. Встроенная сенсорная панель отображает все ключевые параметры нагрева и настроек, так, что пользователь имеет возможность в режиме реального времени следить за работой системы управления.

        Обычно нагрев воды паром сопряжен с проблемами колебания температуры на выходе, особенно на пусковых, переходных режимах и после прекращения водоразбора. Системы горячего водоснабжения часто характеризуются "рваным" водоразбором. При резком увеличении и уменьшении водоразбора традиционные средства автоматики не могут быстро справиться с резким изменением нагрузки и на выходе теплообменников и необходимо интегрировать в систему индивидуальные тепловые пункты ГВС. Нагрев воды происходит быстро, что и необходимо потребителю

        Сверхкомпактный ИТП ГВС - новое техническое решение для промышленных систем горячего водоснабжения

        Индивидуальный тепловой пункт ГВС исключает колебания температуры, выдавая столько горячей воды, сколько требуется. Предлагаем решения с удобным управлением всеми параметрами.

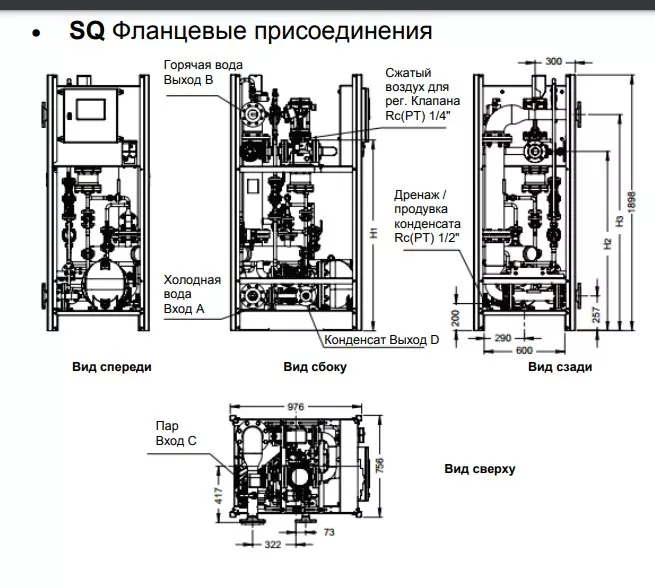

        Схема итп гвс

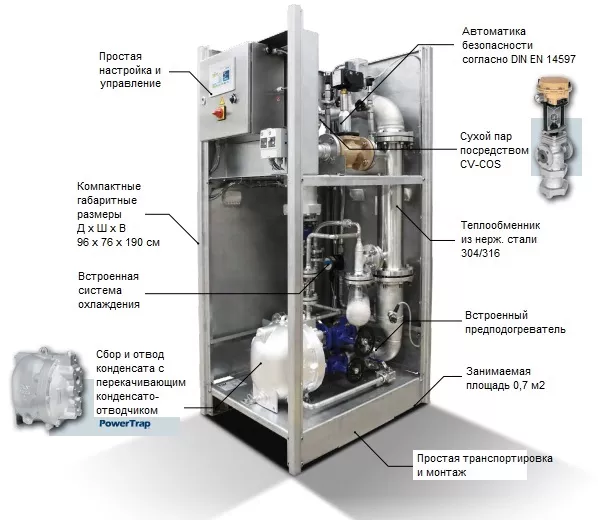

        Схема итп гвс
        Схема ИТП ГВС

        В качестве регулирующего клапана в ИТП ГВС используется клапан CV-COS, представляющий собой компактную станцию, включающую регулирующий клапан, циклонный сепаратор, фильтр и конденсатоотводчик со свободноплавающим поплавком. Клапан не подвержен эрозии седла, так как пар осушается непосредственно внутри перед седлом. Ресурс этого клапана много выше ресурса регулирующих клапанов обычной конструкции.

        Отвод и перекачивание конденсата осуществляется перекачивающим конденсатоотводчиком PowerTrap. В режиме высокой нагрузки устройство работает как обычный конденсатоотводчик, в режиме низкой нагрузки - как конденсатный насос. Таким образом, установка ГВС не нуждается в отдельном конденсатном насосе. При работе ИТП ГВС гидроудары при отводе конденсата исключены.

        Основным элементом индивидуального теплового пункта ГВС является вертикальный кожухотрубный теплообменник со спирально навивными трубками - идеальный теплообменник для пара.

        Техническое описание ИТП ГВС.

        Заявка на установку Автоматической станции ГВС SteamAqua



        Характеристики

        Мощность 11
        Мощность 123 22
        Напряжение 33

        FAQ

        Какова стоимость?

        Цена установки не выше любого другого решения с аналогичным функционалом.

        Какие особенности у сверхкомпактного индивидуального теплового пункта?

        Точное поддержание температуры без необходимости применения промежуточной накопительной емкости; автоматическое перекачивание конденсата в котельную; использование теплоты отводимого конденсата; несколько уровней автоматических защит (температура, давление, расход); габаритные размеры позволяют проносить через стандартный дверной проем установку мощность 600 кВт.

        Есть ли у нее аналоги?

        Установка SteamAqua имеет функциональные аналоги, однако не имеет аналогов в мире по компактности исполнения и удобстве в работе.

        Какие главные требования к паровым установка ГВС?

        Все паровые системы ГВС имеют основное требование - поддержание стабильной температуры воды на выходе. Резкие изменения нагрузки при помощи высокопотенциального теплоносителя (пара), как правило, вызывают большие колебания температуры. Стандартными средствами управления с применением регулирующих клапанов и ПИД-регуляторов не всегда можно справится с задачей точного поддержания температуры на всех режимах: быстрый пуск, резкие колебания водоразбора, резкий останов.

        Зачем нужна установка ИТП ГВС?

        Установка предназначена для нагрева воды для систем технологического и/или бытового горячего водоснабжения при помощи пара.

        Опросный лист Сверхкомпактный ИТП ГВС
        Пожалуйста заполните выделенные поля - они обязательны.
        Организация:
        Контактное лицо
        Телефон/факс:
        E-mail:
        Пар
        Давление, бар изб.
        Температура, °С
        Вода на выходе
        Температура, °С
        Сжатый воздух
        Давление, бар изб.
        Сжатый воздух
        Давление, бар изб.
        Вода на входе
        Давление, бар изб.
        Температура, °С
        Расход, кг/ч
        Противодавление в конденсатной линии
        Давление, бар изб.
        Автоматическая станция ГВС

        Преимущества автоматической станции горячего водоснабжения:

        • Быстрый нагрев воды
        • Отсутствие колебаний температуры на выходе
        • Компактные размеры
        • Сенсорная цветная панель управления
        • Съемные защитные панели
        • Регулирующий клапан со встроенным циклонным сепаратором, фильтром и конденсатоотводчиком
        • Предподогреватель воды на входе
        • Встроенный перекачивающий конденсатоотводчик

        № Дополнительно Значение
        1
        Максимальное рабочее давление пара,  бар изб.
        2
        Максимальна рабочая температура пара, °С
        3.
        Примечание:
        * Если вы затрудняетесь в определении каких-либо значений, свяжитесь с нами, мы поможем их определить, основываясь на дополнительной информации о процессе / установке.

        ООО "Паровые системы", 192007, г. Санкт-Петербург, ул. Курская, 27

        Факс: (812) 655-08-96, Тел.: (812) 655-08-95

        info@steamsys.ru, www.steamsys.ru

        С этим товаром заказывают

        • Модульные паровые котельные
          Модульные паровые котельные
          Подробнее
        • Сверхкомпактный ИТП ГВС
          Сверхкомпактный ИТП ГВС
          Подробнее
        • Схема обвязки калориферов
          Обвязка калориферов
          Подробнее
        • Редукционно-охладительные установки (РОУ и БРОУ)
          Редукционно-охладительные установки (РОУ и БРОУ)
          Подробнее
        • Теплопункты пар/жидкость
          Теплопункты пар/жидкость
          Подробнее
        • Редукционные установки
          Редукционные установки
          Подробнее
        • Охладительные установки
          Охладительные установки
          Подробнее
        • Станции возврата конденсата
          Станции возврата конденсата
          Подробнее
        • Обвязка вращающихся сушилок (цилиндров)
          Обвязка вращающихся сушилок (цилиндров)
          Подробнее
        • Обвязка варочных котлов (реакторов)
          Обвязка варочных котлов (реакторов)
          Подробнее
        • Пароспутники
          Пароспутники
          Подробнее
        • Вакуумные системы нагрева TLV
          Вакуумные системы нагрева TLV
          Подробнее
        Поделиться
        Назад к списку
        Готовые системы и решения
        Оборудование
        Контакты
        Опросные листы
        О компании
        Видео
        Фотогалерея
        • Вконтакте
        • Telegram
        +7 (812) 602-77-70
        Заказать звонок
        info@steamsys.ru
         191119, Санкт-Петербург, ул. Воронежская, дом 5, литера А, помещение 44-Н, комнаты 3-8
        Все материалы, размещенные на сайте (статьи, схемы, фотографии и прочие изображения), охраняются законом об авторском праве. В случае копирования материалов, наступает ответственность по статьям 1252 ГК РФ, защита исключительных прав, часть 1 ст.7.12 КОАП РФ за нарушение авторских прав с целью извлечения дохода, вплоть до УГОЛОВНОЙ ОТВЕТСТВЕННОСТИ ч.1 ст.146 УК РФ присвоение авторства (плагиат).
        © 2023 Все права защищены.
        СОУТ Политика конфиденциальности Сайт создан и продвигается в iSPi
