Редукционно-охладительная установка РОУ представляет собой комплексное устройство, предназначенное для снижения давления и температуры пара, газа или жидкости в различных технологических процессах. Основной принцип работы заключается в комбинированном процессе редукции давления среды через редукционный клапан и последующего охлаждения в теплообменнике. Это позволяет подготовить рабочую среду к дальнейшему использованию в процессах, требующих строго определенных параметров.
- Редукционно охладительная установка РОУ
- Быстродействующие редукционно охладительные установки БРОУ
- Варианты исполнения редукционно-охладительной установки
- В комплект установки РОУ могут входить
- Редукционно охладительная установка - технические характеристики
- Схема РОУ
Редукционно охладительная установка РОУ
Редукционные (РУ) и редукционно-охладительные (РОУ) установки — это технологические комплексы, предназначенные для регулирования и стабилизации давления, термодинамической подготовки пара и обеспечения безопасной транспортировки пара от источника генерации к потребителю. РОУ сочетают технологичность, надёжность и гибкость, что делает их незаменимыми в энергетике, промышленности и ЖКХ — там, где требуется точная подготовка пара с заданными параметрами.
Функционирование установок базируется на комбинированном использовании редукционных клапанов и теплообменных модулей.
Работа редукционно-охладительных установок строится на трёх ключевых процессах:
-
Дросселирование потока пара. Осуществляется редукционными клапанами с пневмо- или электроприводом. При прохождении через клапан давление пара резко снижается — это частично преобразует энергию давления в тепловую энергию.
-
Минимизация гидродинамических шумов и вибраций. Для этого используются многоступенчатые клапаны с лабиринтными вставками и шумоглушителями. Количество ступеней зависит от перепада давления между «входным» и «выходным» паром.
-
Термическая подготовка пара. Достигается за счёт инжекции пароводяной смеси в камеру смешения. Равномерное распыление обеспечивается форсунками Вентури (создают разрежение для равномерного распыла) и распылительными коллекторами с турбулизаторами потока.
Управление параметрами РОУ полностью автоматизировано. Контроллеры корректируют рабочие характеристики в режиме реального времени. Датчики давления (класс точности 0,5) и термопреобразователи сопротивления Pt100 (диапазон измерений: –50… +500 °C) непрерывно отслеживают состояние системы.
РОУ обычно выполнены в модульном формате, что позволяет интегрировать их в существующие технологические линии с учётом параметров рабочей среды.
Основные модули:
- Модуль подвода рабочей среды – включает в себя запорно-регулирующую арматуру (электроприводные клапаны, шиберные задвижки), фильтр-сепаратор грубой очистки (сетчатый элемент класса 100–200 мкм).
- Редукционный блок. Состоит из многосекционного клапанного узла с пневмоприводом (для дроссельного регулирования), системы шумоподавления и виброгашения.
- Охладительный контур. Содержит многоступенчатую систему дозированной инжекции воды (форсунки Вентури, распылительные коллекторы), камеру смешения с лабиринтным уплотнением.
- Контрольно-аварийный комплекс. Оснащён приборами КИПиА с цифровыми интерфейсами, дублированными системами защиты от превышения давления и температуры.
- Фильтры для удаления механических примесей — обеспечивают очистку рабочей среды.
- Дренажный модуль. Включает сепаратор конденсата с поплавковым отводчиком, линию сброса неконденсируемых газов (с обратным клапаном).
- Теплоизоляция. Реализована с применением минеральной ваты или пенополиуретана — минимизирует теплопотери.
Преимущества применения РОУ
- Энергоэффективность. Рекуперация вторичных ресурсов обеспечивает высокий КПД системы — 92–95 %.
- Безопасность – двухконтурная система аварийного останова при отклонениях от нормы, взрывозащищённое исполнение (подходит для зон класса Ex).
- Универсальность, возможность адаптации к различным рабочим средам (пар, газ, жидкость) и совместимость с агрессивными средами — используются коррозионно-стойкие сплавы (AISI 316L, Hastelloy).
Области применения РОУ – энергетика, химическая и нефтехимическая промышленность, металлургия и другие производства.
Области применения:
- Энергетика: подготовка пара для турбин ТЭЦ, снижение энтальпии на линиях теплосетей.
- Химическая промышленность: регулирование параметров в реакторах, ректификационных колоннах.
- Металлургия: охлаждение технологического пара в системах прокатного оборудования.
- ЖКХ: поддержание параметров в централизованных системах теплоснабжения.
- Пищевое производство: стерилизация и термообработка продукции.
Монтаж и наладка РОУ требуют соблюдения требований ПБ 03-576-03 (Правила устройства сосудов под давлением) и РД 153-34.1-35.127-2002.
Компания ООО “Паровые системы” осуществляет проектирование и поставку редукционно-охладительных установок в двух вариантах исполнения: комплектном и модульном, полностью готовом к монтажу. Вся продукция сопровождается необходимой разрешительной документацией и может быть адаптирована под специфические требования конкретного производства для оптимизации технологических процессов.
Быстродействующие редукционно-охладительные установки БРОУ
БРОУ — специализированное оборудование для отвода пара, резервирования при остановке паровой турбины и прогрева трубопроводов промежуточного перегрева. Установки критически важны для надёжного управления параметрами пара в технологических процессах.
Основные функции БРОУ:
- снижение давления и температуры пара до необходимых значений;
- резервный отвод пара при остановке турбины;
- прогрев трубопроводов и оборудования перед запуском.
В энергетической отрасли БРОУ используются для стабилизации систем и предотвращения аварий, позволяя оперативно регулировать параметры пара — особенно при смене режимов работы энергоблоков.
Варианты исполнения редукционно-охладительной установки:
- с применением специализированного клапана РОУ с интегрированной системой впрыска;
- с применением обособленного редукционного клапана и отдельно монтируемого охладителя пара с собственной автоматикой подачи охлаждающей воды.
Среди редукционно-охладительных установок и быстродействующих редукционно-охладительных установок, поставленных нашей компанией, есть установки как для достаточно малых расходов пара (50 кг/ч), так и относительно высоких (52 т/ч).
В комплектацию редукционно-охладительная установки может входить:
- Запорная задвижка на линии острого пара.
- Стандартный регулирующий клапан или с совмещенными функциями редуцирования и охлаждения на линии острого пара.
- Охладитель пара с форсунками.
- Дроссельное устройство.
- Запорные, регулирующие и обратные клапаны.
- Клапаны на дренажных линиях.
- ПК или ИПУ на линии редуцированного или охлажденного пара.
- Система управления.
- Элементы трубопроводов для соединения всех изделий в единое целое.
Комплектацию для редукционно-охладительной установки определяет организация, выполняющая проект установки, по согласованию с заказчиком.
Технические характеристики редукционно-охладительной установки
Рисунок 1
1 - задвижка; 2 - клапан дроссельный, 3 - охладитель пара; 4 - клапан импульсный; 5 - ГПК, 6, 9 - клапаны запорные; 7 - клапан обратный; 8 - клапан регулирующий. 10 - форсунка механического распыла воды.
|
Производительность, т/ч |
Давление пара, МПа |
Температура пара, °С |
||
|
острого |
редуцированного |
острого |
редуцированного |
|
|
0,2 |
2,5 |
0,01-0,2 |
350 |
130-230 |
|
5 |
3,0 |
0,01-0,29 |
350 |
130-230 |
|
20 |
3,0 |
0,01-0,29 |
320 |
130-230 |
|
40 |
3,0 |
0,01-0,29 |
320 |
130-230 |

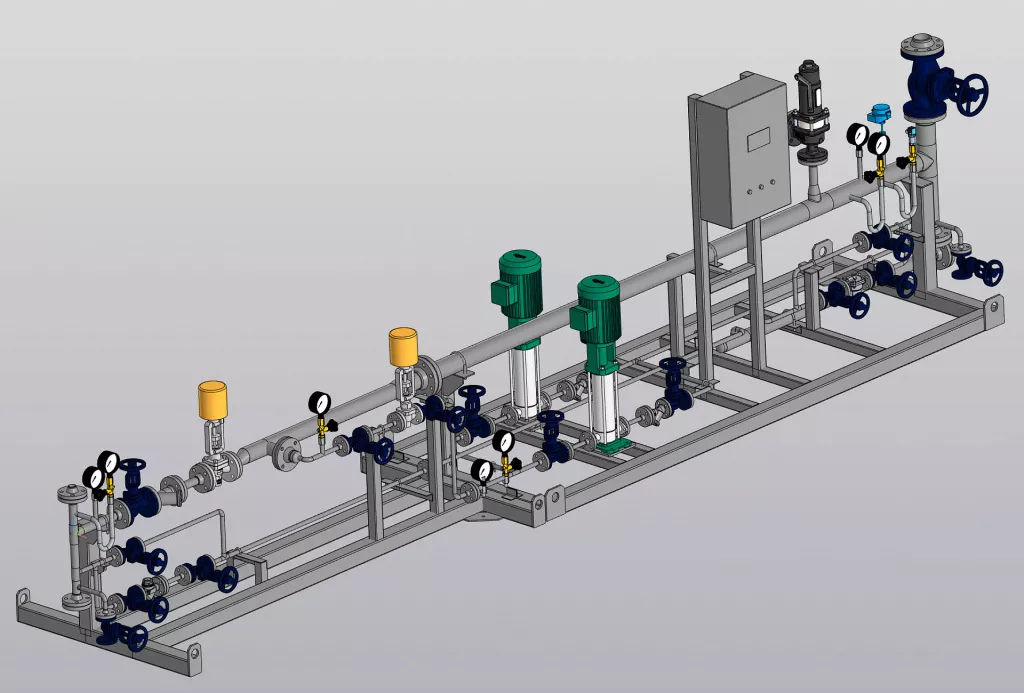

При заказе установки в любом из вариантов поставки, предлагаем принципиальную схему и рекомендуемую компоновочную схему (чертеж 3D).
Рисунок 2
