        Запорная арматура для пара и конденсата

        • Конденсатоотводчики TLV
          • Со свободноплавающим поплавком
            • Конденсатоотводчики серии JX
            • Конденсатоотводчики серии SJ
            • Конденсатоотводчики серии SJH
            • Конденсатоотводчики серии SS, SH для дренажа паропроводов
            • Конденсатоотводчики для чистого пара
            • Конденсатоотводчики серии JH для высоких давлений
          • Поплавковые для больших расходов
          • Термодинамические
          • Термостатические
          • Конденсатоотводчики для сжатого воздуха
        • Конденсатные насосы TLV Power Trap
        • Приборы контроля конденсатоотводчиков
        • Редукционные клапаны TLV
        • Паровые эжекторы
        • Регулирующие клапаны для пара
        • Регулирующие клапаны для воды
        • Сепараторы пара и воздуха TLV
        • Теплообменники пар/жидкость
        • Охладители пара
        • Клапаны для РОУ
        • Запорная арматура для пара и конденсата
        • Обратные клапаны
        • Фильтры
        • Предохранительные клапаны
        • Автоматика
          • Контроллеры
          • Датчики температуры
          • Термостаты
          • Датчики давления
          • Реле давления
          • Реле времени
          • Щиты управления
        • Вспомогательное оборудование
        Фильтр
        Клапан запорный фланцевый PN16 модель 61
        Клапан запорный фланцевый PN16 модель 61
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200;
        - PN16;
        - Тмакс 300 гр.С;

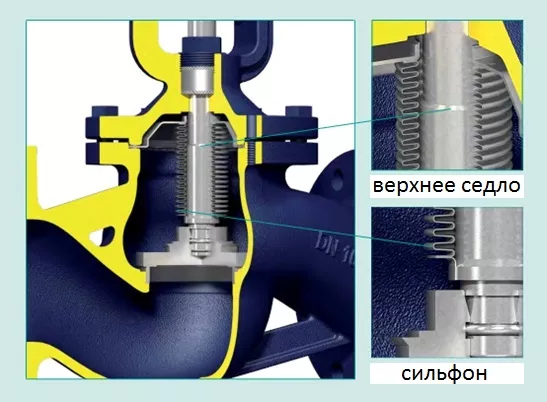

        - Сильфонное уплотнение штока;
        - С верхним седлом для обслуживания;
        - Корпус - серый чугун.
        Мы перезвоним вам
        Вентиль запорный чугунный PN25. Модель 63
        Вентиль запорный чугунный PN25. Модель 63
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200;
        - PN25;
        - Тмакс 350 гр.С;
        - Сильфонное уплотнение штока;
        - С верхним седлом для обслуживания;
        - Корпус - ковкий чугун.
        Мы перезвоним вам
        Запорный клапан фланцевый PN16. Модель 64
        Запорный клапан фланцевый PN16. Модель 64
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN200, DN250, DN300;
        - PN16;
        - Тмакс 350 гр.С;
        - Сильфонное уплотнение штока;
        - С верхним седлом для обслуживания;
        - Корпус - ковкий чугун....
        Мы перезвоним вам
        Вентиль запорный фланцевый PN16. Модель 51
        Вентиль запорный фланцевый PN16. Модель 51
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN200, DN250;
        - PN16;
        - Тмакс 300 гр.С;
        - Сильфонное уплотнение штока;
        - Без верхнего седла;
        - Корпус - серый чугун.
        Мы перезвоним вам
        Клапан запорный чугунный фланцевый PN25. Модель 53
        Клапан запорный чугунный фланцевый PN25. Модель 53
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150;
        - PN25;
        - Тмакс 350 гр.С;
        - Сильфонное уплотнение штока;
        - Без верхнего седла;
        - Корпус - ковкий чугун.
        Мы перезвоним вам
        Клапан вентиль запорный PN16. Модель 54
        Клапан вентиль запорный PN16. Модель 54
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN200, DN250;
        - PN16;
        - Тмакс 350 гр.С;
        - Сильфонное уплотнение штока;
        - Без верхнего седла;
        - Корпус - ковкий чугун.
        Мы перезвоним вам
        Запорный вентиль pn40. Модель 346
        Запорный вентиль pn40. Модель 346
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN200, DN250;
        - PN40;
        - Тмакс 400 гр.С;
        - Сильфонное уплотнение штока;
        - С верхним седлом для обслуживания;
        - Корпус - сталь.
        Мы перезвоним вам
        Запорный клапан pn40. Модель 347
        Запорный клапан pn40. Модель 347
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN200, DN250;
        - PN40;
        - Тмакс 400 гр.С;
        - Сильфонное уплотнение штока;
        - Без верхнего седла;
        - Корпус - нерж. сталь.
        Мы перезвоним вам
        Запорный клапан pn63. Модель 336
        Запорный клапан pn63. Модель 336
        - DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN200, DN250;
        - PN63;
        - Тмакс 400 гр.С;
        - Сальниковое уплотнение штока;
        - Корпус - сталь.
        Мы перезвоним вам
        Угловой запорный клапан. Комбинированный вентиль COMBO
        Угловой запорный клапан. Комбинированный вентиль COMBO
        - комбинация ВЕНТИЛЬ+ФИЛЬТР / ФИЛЬТР+ВЕНТИЛЬ / ВЕНТИЛЬ+ВЕНТИЛЬ / ФИЛЬТР+ОБРАТНЫЙ КЛАПАН и другие;
        - экономия на монтажных работах и материалах;
        - экономия пространства;
        - Макс. давление 16 бар;
        - Макс. температура 300...
        Мы перезвоним вам

        Предлагаем паровую запорную арматуру для пара, конденсата, затворы паровых котлов от итальянского производителя Mival. На складе в Санкт-Петербурге доступна вся линейка паровых кранов и запорных решений.

        Качественная арматура для пара и конденсата:

        • Верхнее (обратное) седло с возможностью ремонта, обслуживания без снятия давления с трубопровода.
        • Вращающаяся тарелка - не прикипает к седлу, легко открывается.
        • Внутренние части из нержавеющей стали с длительным сроком службы.
        • Сильфонное уплотнение штока - вентиль не требует обслуживания.
        • Материалы исполнения - чугун сталь, нержавеющая сталь - применение для различных давлений, сред, возможность установки на улице и в помещении.
        • Дросселирующий затвор (опция) - возможность ручного регулирования затвора парового котла.

        Предлагаем многооборотные запорные вентили с уплотнением рабочего клапана металл по металлу, а также вентили с мягким уплотнением.

        Запорная арматура для пара и конденсата


        Запорные клапаны производства Mival имеют несколько конструктивных особенностей, обеспечивающих преимущество перед клапанами многих других производителей в части удобства ремонта и эксплуатации.

        Запорная арматураЗапорная арматура для конденсата

        Запорные вентили Mival с сильфоном имеют верхнее седло, позволяющее обслуживать дублирующий сальник без снятия давления с трубы. При повреждении сильфона и появлении утечки через дублирующий сальник, вентиль следует полностью открыть; в таком положении верхнее седло плотно перекрывает проход рабочей среды через шток, локализуя утечку. После этого можно выполнить обслуживание дублирующего сальника, подтянув, либо дополнив его. Далее вентиль может эксплуатироваться снова вплоть до регламентных ремонтных работ. Эта особенность конструкции незаменима в условиях, когда вентиль стал пропускать по штоку, но трубопровод не может быть отключен в силу требований производственного процесса. Вентили с сильфоном Mival позволяют обеспечить безостановочный процесс даже при возникновении утечки через сильфон и дублирующий сальник.

        Затвор у всех запорных вентилей может вращаться вокруг оси, на которой закреплен. Эта особенность позволяет значительно снизить риск быть поврежденным, если в закрытом положении, диск затвора прикипел к седлу. При открытии вентиля, затвор не скребет по седлу, а поднимается, не царапая при этом седло.

        Специальные исполнения затворов представлены ниже на рисунках.

        регулирующий затвормягкое уплотнение затворарегулирующий затвор с мягким уплотнением разгруженный по давлениюзатвор-обратный клапан



        Варианты исполнения запорных вентилей:

        • параболический затвор для возможности плавного регулирования потока рабочей среды;
        • съемное и быстрозаменяемое мягкое уплотнение затвора (до 180гр.С);
        • электрический или пневматический привод для систем автоматического управления;
        • стеллитовое покрытие седла и затвора;
        • червячный редуктор.
        Какую запорную арматуру следует применять для пара и конденсата?

        Многооборотный вентиль – традиционная запорная арматура, паровой кран в пароконденсатных системах низкого и среднего давления. Как правило, используются сальниковые и сильфонные вентили.

        Какой класс герметичности арматуры с уплотнением металл по металлу?

        При производстве арматуры MIVAL проводятся испытания на герметичность 100% количества выпускаемых вентилей. При давлении 8 бар, металлические уплотнения обеспечивают герметичность класса А.

        Какие типы присоедиинения обычно используются в арматуре?

        Фланцевые соединения используются наиболее часто. Однако, при специальных требованиях применяются приварные соединения. Есть так же арматура с резьбовыми соединениями, хотя область ее применения несколько уже. В основном ее применяют для низких давлений и температур.

        Какие типы затвора используются в запорных вентилях?

        Следует понимать что, назначение запорного вентиля - перекрывать поток. Регулировать поток запорным вентилем не следует. Это с высокой вероятнсотью вызовет потерю герметичности через непредолжительное время, в то время как, качество регулирования весьма сомнительное. Рабочим органом запорного вентиля является плоская тарелка. Она должна быть или полностью поднята относительно посадочного места (седла) или полностью опущена. Если есть задача не только перекрывать поток, но и регулировать его (например на байпасе или управляемом дренаже), для этого применяется специальная версия затвора - конусный затвор. Вентили, имеющие конусный затвор называются запорно-регулирующими. Помимо этого, существуют и другие версии исполнения затвора. Например с запорные или запорно-регулирующие вентили с функцией обратного клапана. При приподнятом штоке, затвор остается опущенным вниз, если его удерживает обратный поток рабочей среды. Для высоких перепадов давлений в сочетании с большим диаметром присоединения (200 и выше) усилия, создаваемого ручным воздействием может оказаться недостаточно для перекрытия потока. В таких случаях применяется затвор разгруженного типа.

        Какие материалы корпуса допустимы к применению?

        Серый чугун, ковкий чегун, углародистай сталь и нержавеющая сталь.

        Готовые системы и решения
        Оборудование
        Контакты
        Опросные листы
        О компании
        Видео
        Фотогалерея
        • Вконтакте
        • Telegram
        +7 (812) 602-77-70
        Заказать звонок
        info@steamsys.ru
         191119, Санкт-Петербург, ул. Воронежская, дом 5, литера А, помещение 44-Н, комнаты 3-8
        Все материалы, размещенные на сайте (статьи, схемы, фотографии и прочие изображения), охраняются законом об авторском праве. В случае копирования материалов, наступает ответственность по статьям 1252 ГК РФ, защита исключительных прав, часть 1 ст.7.12 КОАП РФ за нарушение авторских прав с целью извлечения дохода, вплоть до УГОЛОВНОЙ ОТВЕТСТВЕННОСТИ ч.1 ст.146 УК РФ присвоение авторства (плагиат).
        © 2023 Все права защищены.
        СОУТ Политика конфиденциальности Сайт создан и продвигается в iSPi
