Модульная паровая котельная - это предварительно собранная и полностью оснащенная система производства пара под давлением.
Модульная паровая котельная – комплекс технологического оборудования для производства пара, размещенный в едином блок-контейнере. Котельная может функционировать на природном газе, мазуте, угле, древесном топливе, а также в комбинированных режимах (например, газ-дизель). Система автоматически оптимизирует затраты на энергоресурсы с учетом региональной доступности топлива. Монтаж производится непосредственно в месте потребления пара.
Принцип модульности заключается в конструкции из отдельных функциональных блоков, что обеспечивает гибкую настройку конфигурации под конкретные потребности. Котельная работает автономно от центральных систем теплоснабжения. Благодаря модульной структуре возможна быстрая транспортировка и установка оборудования на новом месте. Компактные размеры существенно экономят пространство, что особенно актуально для территорий с ограниченной площадью.
Ключевые преимущества:
- Оперативный ввод в эксплуатацию – монтаж занимает минимальное время, так как модули изготавливаются на заводе в готовом виде.
- Транспортная мобильность – возможность перевозки модулей без демонтажа основного оборудования.
- Гибкое масштабирование – мощность котельной легко увеличивается путем добавления дополнительных модулей
- Энергоэффективность – современное оборудование оптимизирует расход топлива и минимизирует тепловые потери.
Эксплуатационные характеристики блочно-модульных котельных:
- Полная заводская готовность – оборудование поставляется в собранном виде с проведенными испытаниями, что сокращает сроки монтажа до 1–2 недель.
- Простое обслуживание – не требует специальных технических знаний.
- Модульность системы – возможность создания каскадных систем с добавлением новых модулей без остановки действующих мощностей.
- Высокий уровень безопасности – включает многоуровневую защиту (аварийные клапаны, датчики давления и температуры, системы пожаротушения и резервного питания).
- Экологическая безопасность – соответствие строгим стандартам благодаря оптимизации процессов горения и использованию современных фильтров (низкие выбросы NOx и CO2).
Сферы применения:
- Пищевая промышленность (стерилизация, сушка).
- Химические и нефтеперерабатывающие предприятия.
- Лесоперерабатывающая отрасль и целлюлозно-бумажные производства.
- Коммунальное хозяйство (централизованное отопление).
Такие котельные идеальны для временных объектов или удаленных локаций, где строительство стационарной котельной экономически нецелесообразно. Их использование сокращает капитальные затраты на 30–40% по сравнению с традиционными решениями, а модульная архитектура гарантирует долгий срок службы и простую модернизацию.
Паровые модульные системы нового поколения обеспечивают комплексный мониторинг и управление критическими параметрами рабочей среды, решения построены на реле NRS, NRR, LRS, LRR для контроля уровня и электрической проводимости:
- NRS (Реле уровня) - высокоточный контроль уровня жидкости в паровых котлах, резервуарах и технологических ёмкостях c функцией гистерезиса для минимизации ложных срабатываний. Используя микропроцессорную обработку сигналов, реле мгновенно реагирует на отклонения от заданных значений, предотвращая аварии из-за переполнения или сухого хода.
- NRR (Регулятор уровня с ПИД-логикой) - автоматически корректирует подачу воды с поддержкой уровня в строгом соответствии с нормативными требованиями (например, по ГОСТ Р 55682.1-2013). Интегрированная система самодиагностики выявляет засорение электродов или потерю калибровки, обеспечивая бесперебойную работу котлов даже в условиях переменной нагрузки.
- NRG (Мультиметодные датчики уровня) - комбинируют ёмкостный метод (анализ диэлетрической проницаемости среды) и кондуктометрический принцип (измерение сопротивления). Позволяют работать с жидкостями, содержащими примеси или пену. Корпус из нержавеющей стали AISI 316L устойчив к коррозии в агрессивных средах.
- NRGT (Аналоговые датчики с выходом 4–20 мА) обеспечивают непрерывный мониторинг с погрешностью ≤0,5% благодаря встроенному 16-битному АЦП. Унифицированный сигнал совместим с 90% промышленных контроллеров (Siemens, Allen-Bradley, ОВЕН). Опциональная термокомпенсация нивелирует влияние температуры на точность измерений.
- LRS (Реле электропроводности) - многоуровневый контроль качества воды в конденсатных системах и питательных трактах. Срабатывает при достижении пороговых значений удельной проводимости (от 1 мкСм/см до 2000 мСм/см), блокирует работу оборудования при риске солевых отложений.
- LRR (Регулятор проводимости с предикативной логикой) не просто стабилизирует параметры, но прогнозирует динамику изменения состава воды на основе машинного обучения. Снижает скорость коррозии в 2,3 раза (по данным испытаний НИИ «Теплоэнергомаш») за счёт оптимизации циклов продувки и дозирования ингибиторов.
Решение обеспечивает комплексную автоматизацию процессов контроля и управления, что значительно повышает эффективность эксплуатации модульных паровых котельных и гарантирует их безопасную работу в различных режимах.
 Модули УРАН-МПГУ в транспортном положении с временными заглушками |

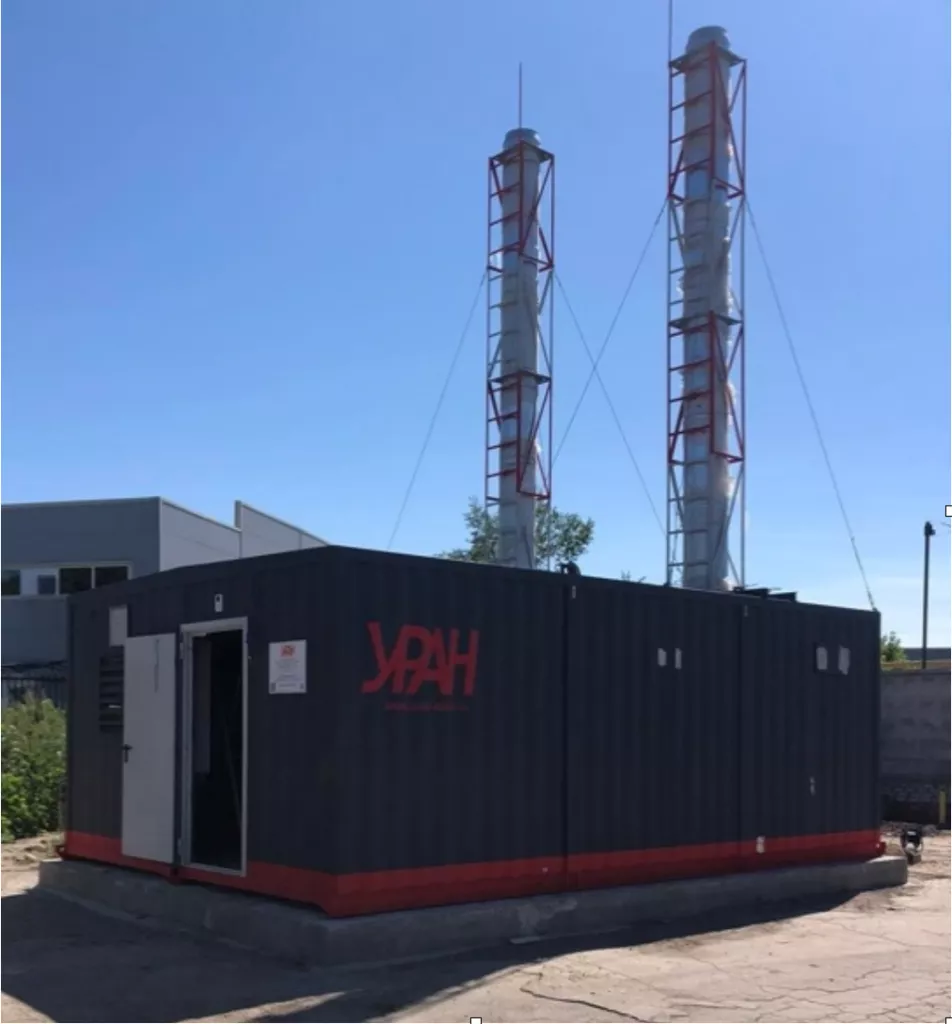

 Та же котельная на объекте заказчика. Собрано за половину дня. |
Высокая безопасность
Максимальная надежность обеспечивается соответствием стандартам безопасности SIL 3, что делает оборудование Gestra идеальным выбором для систем, работающих с паром и горячей водой. Многоуровневая система защиты гарантирует стабильную и безопасную эксплуатацию в любых условиях.
Оптимизация технического обслуживания
Модульная конструкция позволяет существенно сократить время на проведение ремонтных и профилактических работ. Унифицированные компоненты обеспечивают быструю замену узлов и агрегатов, минимизируя простои оборудования и значительно снижая затраты на его обслуживание.
Энергоэффективность
Интеллектуальная система управления включает в себя:
- Автоматизированный контроль уровня воды.
- Интеллектуальное управление процессом горения.
- Автоматическое удаление шлама.
- Точный мониторинг уровня растворенных веществ (TDS).
Долговечность оборудования
Продвинутый контроль параметров обеспечивает:
- Защиту от коррозии.
- Предотвращение преждевременного износа.
- Поддержание оптимальных рабочих характеристик.
- Увеличение срока службы оборудования.
Профессиональная поддержка
Наша компания предлагает комплексный подход к решению ваших задач:
- Индивидуальный подбор оборудования с учетом специфики объекта.
- Профессиональная консультация по всем вопросам.
- Разработка оптимальных технических решений.
- Техническая поддержка на всех этапах сотрудничества.
Доверьте управление вашим тепловым хозяйством профессионалам. Свяжитесь с нами для получения персонального предложения и консультации по внедрению автоматизированных систем Gestra на вашем объекте.
