Комбинированные клапаны

Современный рынок трубопроводной арматуры предлагает невероятное количество разнообразных устройств. Часть из них, по сути, является клонами друг друга, и разница может выражаться в исполнении некоторых внутренних деталей и особенностях конструкции. Не секрет, что часть устройств некоторых изготовителей может отличаться только по цвету корпуса и/или шильдику с обозначением и маркировкой. Однако среди великого многообразия различного рода клапанов выделяется группа так называемой комбинированной трубопроводной арматуры, которая представляет собой совмещенное исполнение двух, трех или даже четырех отдельных типов арматуры в одном корпусе.

НАПРИМЕР:
  • вентиль + фильтр, фильтр + обратный клапан;
  • сепаратор + фильтр + конденсатоотводчик;
  • редукционный клапан + сепаратор + фильтр + конденсатоотводчик;
  • конденсатоотводчик + запорная арматура на входе/выходе;
  • Запорная арматура;
  • другие варианты.
Существует мнение, что подобные изыски есть не что иное, как маркетинговый ход и попытка производителя привлечь внимание, сообщить всем, что компания не только жива, но и не перестает удивлять мир современными разработками. Однако следует отметить, что практически единственным аргументом противников применения комбинированных устройств является то, что они называют «усложнением конструкции», которая приводит к удорожанию как самого устройства, так и к увеличению затрат на ремонт и обслуживание. На этом месте совершим остановку и рассмотрим более подробно, насколько сильны подобные аргументы на примерах трех устройств, применяемых в пароконденсатных системах низкого и среднего давления и температур:

  1. Запорный вентиль и фильтр в одном корпусе

  2. Циклонный сепаратор для пара со встроенным фильтром и конденсатоотводчиком

  3. Перекачивающий конденсатоотводчик

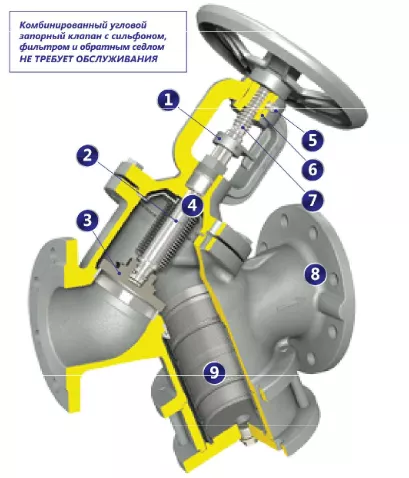

На рис. 1 изображен вентиль с сильфонным уплотнением, в одном корпусе с которым расположен сетчатый фильтр грубой очистки.

Стандартные функции:

  1. Индикатор положения

  2. Обратное седло

  3. Вращающаяся тарелка

  4. Модуль вентиля

  5. Масленка для смазки

  6. Двойной подшипник

  7. Шток;

  8. Корпус;

  9. Фильтр;

Применение:

Теплообменные системы, тепловые электростанции, промышленные котлы и резервуары, и т. д.

Среды:

Пар, вода (горячая, перегретая), термомасло, воздух и другие.






Корпус Чугун

Крышка Чугун

Крышка фильтра Сталь

Exten Сталь

5 Седло Нерж. сталь 1.4021 6 Тарелка Нерж. сталь 1.4021 7 Фильтр Нерж. сталь 1.4301 8 Кольцо центр Нерж. сталь 1.4021 9 Шток Нерж. сталь 1.4021 10 Сильфон Нерж. сталь 1.4541 м Прокладки Графит

02 Болты Сталь

13 Шпильки Сталь

14 Маховик Сталь

15 Пробка Оцинкованная сталь 16 В/У Прокладки Графит + А!51 316 17 В/С Прокладки Графит + А!51 316
