Тонкости терминологии
В начале условимся, что в рамках области оборудования для пароконденсатных систем (ПКС) будем называть фильтром аппарат, устройство, приспособление которое имеет в своем составе корпус, крышку и фильтрующую перегородку. Да, и пусть это удивительно, но фильтры формально не являются трубопроводной арматурой, хотя устанавливаются на трубопроводах и имеют стандартную строительную длину.
В нашей стране ГОСТ на строительные длины для фильтров еще не разработан, но фильтры разных производителей, как правило, взаимозаменяемы. Причина этого в негласном следовании европейскому стандарту. Номер этого стандарта EN 558. Впервые об был принят европейским комитетом по стандартизации в 1995 году. На сегодняшний день действует редакция 2017 года. Европейские изготовители арматуры признают приоритет международного стандарта ISO 5752 но в документации обычно дают ссылку на серию в европейском стандарте, правда иногда в неожиданных местах, например в рекламных брошюрах. Что такое серии и откуда они появились?
В стандарте EN 558 все серии перечислены в приложении А. Каждая серия содержит строительные длины, соответствующие определенному национальному стандарту. Первоначально на основе таких требований национальных стандартов были определены требования серий международного стандарта ISO 5752. Их количество во второй редакции 25. Европейский стандарт кроме серий ISO включает множество других, поэтому их общее число перевалило за сотню.
Не допуская нарушения границ понятий можно считать, что назначением фильтров в ПКС может быть либо защита установленного после них оборудования от случайных посторонних частиц, либо очистка пара как рабочей среды от загрязнений.
Сетчатый фильтр в ПКС (рис. 1) - это фильтр с сетчатым фильтрующим элементом, в котором фильтрация осуществляется при прохождении среды через ячейки сетки или перфорацию фильтрующей перегородки.
Основное назначение сетчатых фильтров в ПКС - это защита различных автоматических клапанов, таких как редукционных, регулирующих, электронагнитных, конденсатоотводчиков, насосов и пр. от случайных посторонних частиц. Их основной показатель – размер ячейки сетки или диаметр перфорации. В этом они похожи на грязевики.
Грязевик (фильтр, шламоотделитель) – это устройство, предназначенное для очистки жидкости (вода, незамерзающие растворы) от крупных и средних взвешенных частиц в системах отопления, горячего водоснабжения и теплохолодоснабжения вентиляционных систем.
Рис. 1 Сетчатый фильтр Mival
Пористый фильтр в ПКС – это фильтр с пористым фильтрующим элементом (рис.2), в котором фильтрование осуществляется при прохождении среды через поры фильтрующей перегородки.
Основное назначение пористых фильтров – очистка среды от загрязнений.
Их основной показатель - грязеемкость фильтрующего элемента. Она устанавливается в ходе специальных испытаний. Это масса искусственного загрязнителя заданного размерного состава, задержанная фильтрующим элементом за время, прошедшее до достижения максимального перепада давлений при номинальном расходе жидкости и заданном значении ее вязкости.

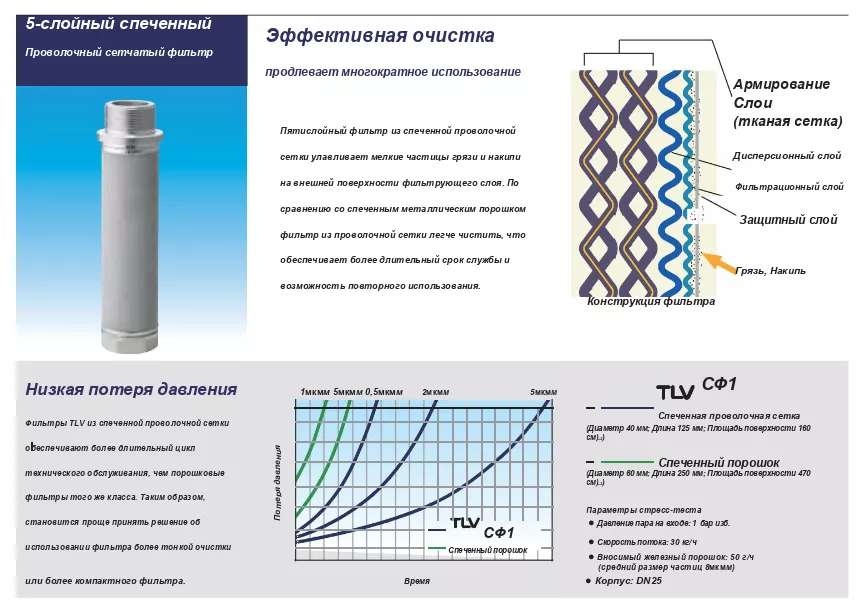

Рис. 2 Пористый фильтрующий элемент
Разные термины – фильтрация и фильтрование – здесь использованы не случайно. Это обусловлено разницей в назначении фильтров и разницей значения терминов.
Фильтрация – самопроизвольное или преднамеренное прохождение жидкости или газа через фильтрующую перегородку, которое может сопровождаться отделением взвешенных частиц, задерживаемых перегородкой.
Фильтрование – преднамеренно осуществляемый процесс фильтрации для разделения жидких неоднородных систем.
Для сетчатых фильтров может быть полезно знать их коэффициент фильтрования.
Коэффициент фильтрования - Отношение числа частиц, больших определенного размера, находящихся в нефильтрованной рабочей жидкости до фильтрующего элемента (фильтра), к числу частиц того же размера, находящихся в отфильтрованной рабочей жидкости после фильтрующего элемента (фильтра)
Для пористых фильтров более информативен другой показатель – абсолютная тонкость фильтрации и коэффициент отсева.
Абсолютная тонкость фильтрации - максимальный размер частиц искусственного загрязнителя сферической формы, обнаруженных в отфильтрованной жидкости
Коэффициент отсева - Отношение массы загрязнителя, задержанного фильтрующим элементом (фильтром), к массе загрязнителя, находящегося в нефильтрованной рабочей жидкости до фильтрующего элемента (фильтра)
Рассмотрим на примере конденсатоотводчика, какой сетчатый фильтр для него целесообразно выбрать.
Перед тем как попасть из конденсатоотводчика в конденсатопровод, конденсат проходит через седло. Самый маленький диаметр отверстия седла составляет порядка 1,5 миллиметров. Для одного типоразмера (диаметра подключения) диаметр седла может быть разный. Так как расход пропорционален корню квадратному из перепада давления, то наибольший диаметр седла будет у конденсатоотводчика, предназначенного на наименьший перепад. Например, при перепаде 4,5 бар диаметр может быть 4,0 мм, при 10 бар – 2,6 мм, при 14 бар – 2,0 мм, при 32 бара – 1,6 мм.
Поэтому фильтр с диаметром перфорации 1 мм будет способен защитить любой из этих конденсатоотводчиков от блокирования случайными частицами. Для защиты от более мелких частиц хорошо подходят фильтрующие элементы из сетки (Mesh). Размер задерживаемых частиw можно оценить с помощью таблицы.
|
MESH |
Калибр проволоки |
Диаметр проволоки, мм |
Сторона квадрата, мм |
Диагональ квадрата, мм |
|
40 |
34 |
0,23 |
0,401 |
0,56 |
|
60 |
37 |
0,17 |
0,246 |
0,35 |
|
100 |
42 |
0,10 |
0,152 |
0,20 |
|
200 |
47 |
0,05 |
0,076 |
0,10 |
Трубопроводы тепловых сетей до пуска их в эксплуатацию после монтажа, капитального или текущего ремонта с заменой участков трубопроводов подвергаются очистке:
паропроводы - продувке со сбросом пара в атмосферу; - водяные сети в закрытых системах теплоснабжения и конденсатопроводы - гидропневматической промывке; - водяные сети в открытых системах теплоснабжения и сети горячего водоснабжения - гидропневматической промывке и дезинфекции (в соответствии с санитарными правилами) с последующей повторной промывкой питьевой водой. О проведении промывки (продувки) трубопроводов необходимо составить акт. На время промывки могут быть установлены временные межфланцевые фильтры, рис. 3

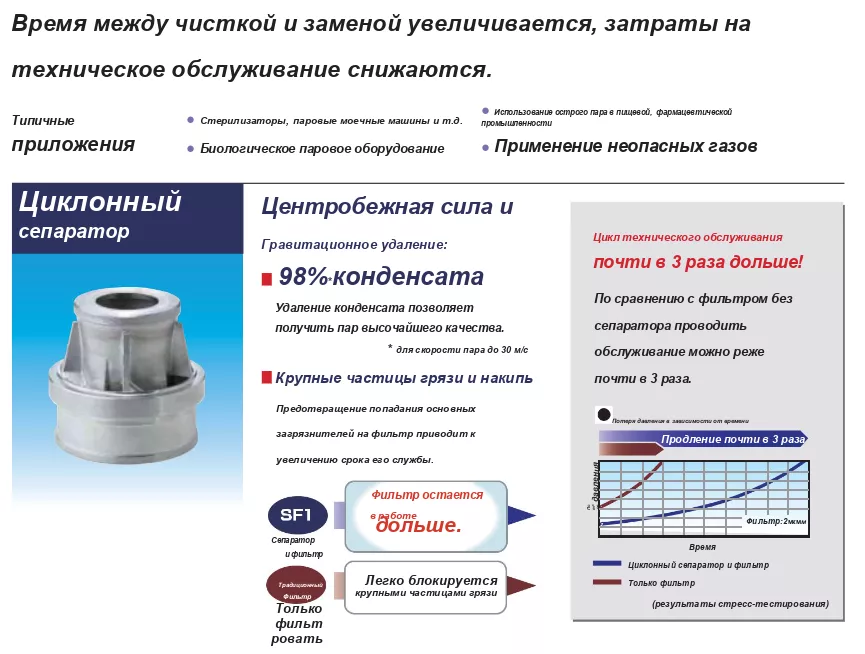

Фильтр для фильтрования (очистки) будет служить дольше, если использовать эффект циклона.
Сепараторный фильтр TLV повышает эффективность нагрева и качество продукции за счет удаления конденсата, грязи и накипи.
